IR型熱水循環泵

水泵介紹：

IR型單級熱水離心泵

● IR型熱水離心泵概述： IR型熱水泵系單級單吸懸臂式離心泵，用來輸送溫度不超過200℃，進口壓力不高于0.8MPa的介質。

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：m3/h，揚 程H：m；

水泵材質：；

常見型號：；

進口口徑：mm，出口口徑：mm；

工作壓力：MPa，工作溫度：℃；

水泵說明書下載

【性能特點】

【工作原理】

IR型節能熱水離心泵參數：

流量Q 5.4~400m3/s

揚程H 4~80m

● IR型熱水離心泵型號：

IR100-65J-200A

IR－單級單吸熱水離心泵

100－吸入口直徑

65－排出口直徑

J－表示電機轉速改變

200－葉輪名義直徑

A－表示葉輪直徑改變（B、C分別表示第二、按次切割葉輪）

● IR型熱水離心泵結構型式：

泵為臥式安裝，水平軸向吸入，向上徑向吐出。泵體為后開門式，可不拆卸泵體、吸入和排出管進行檢修。泵的軸封采用填料密封或機械密封。軸承為滾動軸承，采用稀油潤滑。泵蓋有兩種，一種是內接水封孔，另一種是外接水封空

● IR型熱水離心泵旋轉方向：

從電動機端看，泵為逆時針方向旋轉。

IR型熱水泵主要零件材質：

泵的過流部件材質，一般為灰口鑄鐵。

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

● IR型單級熱水離心泵參數

型號	流量	揚程	轉速	軸功率	配帶電動機		效率	必需汽蝕余量	葉輪名義直徑	泵口徑		泵重	性能曲線
	Q	H	n	Pa	功率	型號	η	必需汽蝕余量	葉輪名義直徑	進口	出口
	m3/h	m	r/min	kW	kW	型號	%	m	mm	mm	mm
IR50-32-125	7.50	22.00	2,980.00	0.90	2.20	Y90L-2	47	2.00	127.00	50.00	32.00	40.00
IR50-32-125	12.50	20.00	2,980.00	1.10	2.20	Y90L-2	60	2.00	127.00	50.00	32.00	40.00
IR50-32-125	15.00	18.50	2,980.00	1.20	2.20	Y90L-2	60	2.50	127.00	50.00	32.00	40.00
IR50-32J-125	3.75	5.40	1,480.00	0.10	0.55	Y801-4	43	2.00	127.00	50.00	32.00	40.00
IR50-32J-125	6.30	5.00	1,480.00	0.10	0.55	Y801-4	54	2.00	127.00	50.00	32.00	40.00
IR50-32J-125	7.50	4.60	1,480.00	0.10	0.55	Y801-4	55	2.50	127.00	50.00	32.00	40.00
IR50-32-125A	11.20	16.00	2,980.00	0.90	1.50	Y90S-2	50	2.00	115.00	50.00	32.00	40.00
IR50-32J-125A	5.60	4.00	1,480.00	0.10	0.55	Y801-4	52	2.00	115.00	50.00	32.00	40.00
IR50-32-160	7.50	34.30	2,980.00	1.50	3.00	Y100L-2	44	2.00	154.00	50.00	32.00	40.00
IR50-32-160	12.50	32.00	2,980.00	2.00	3.00	Y100L-2	54	2.00	154.00	50.00	32.00	40.00
IR50-32-160	15.00	29.60	2,980.00	2.10	3.00	Y100L-2	56	2.50	154.00	50.00	32.00	40.00
IR50-32J-160	3.75	8.50	1,480.00	0.20	0.55	Y801-4	35	2.00	154.00	50.00	32.00	40.00
IR50-32J-160	6.30	8.00	1,480.00	0.20	0.55	Y801-4	48	2.00	154.00	50.00	32.00	40.00
IR50-32J-160	7.50	7.50	1,480.00	0.30	0.55	Y801-4	49	2.50	154.00	50.00	32.00	40.00
IR50-32-160A	11.70	28.00	2,980.00	1.70	3.00	Y100L-2	52	2.00	146.00	50.00	32.00	40.00
IR50-32J-160A	5.90	7.00	1,480.00	0.20	0.55	Y801-4	46	2.00	146.00	50.00	32.00	40.00
IR50-32-160B	10.80	24.00	2,980.00	1.40	2.20	Y90L-2	50	2.00	136.00	50.00	32.00	40.00
IR50-32J-160B	5.40	6.00	1,480.00	0.20	0.55	Y801-4	44	2.00	136.00	50.00	32.00	40.00
IR50-32-200	7.50	52.50	2,980.00	2.80	5.50	Y132S1-2	38	2.00	198.00	50.00	32.00	43.00
IR50-32-200	12.50	50.00	2,980.00	3.50	5.50	Y132S1-2	48	2.00	198.00	50.00	32.00	43.00
IR50-32-200	15.00	48.00	2,980.00	3.80	5.50	Y132S1-2	51	2.50	198.00	50.00	32.00	43.00
IR50-32J-200	3.75	13.10	1,480.00	0.40	0.75	Y802-4	33	2.00	198.00	50.00	32.00	43.00
IR50-32J-200	6.30	12.50	1,480.00	0.50	0.75	Y802-4	42	2.00	198.00	50.00	32.00	43.00
IR50-32J-200	7.50	12.00	1,480.00	0.50	0.75	Y802-4	44	2.50	198.00	50.00	32.00	43.00

型號	流量	揚程		轉速		軸功率		配帶電動機				效率		必需汽蝕余量		葉輪名義直徑		泵口徑				泵重		性能曲線
	Q	H		n		Pa		功率		型號		η		必需汽蝕余量		葉輪名義直徑		進口		出口
	m3/h	m		r/min		kW		kW		型號		%		m		mm		mm		mm
IR50-32-200A	11.70	44.00		2,980.00		3.00		4.00		Y112M-2		46		2.00		183.00		50.00		32.00		43.00
IR50-32J-200A	5.90	11.00		1,480.00		0.40		0.75		Y802-4		40		2.00		183.00		50.00		32.00		43.00
IR50-32-200B	10.80	38.00		2,980.00		2.50		4.00		Y112M-2		44		2.00		170.00		50.00		32.00		43.00
IR50-32J-200B	5.40	9.50		1,480.00		0.30		0.55		Y801-4		38		2.00		170.00		50.00		32.00		43.00
IR50-32-250	7.50	82.00		2,980.00		5.80		11.00		Y160M1-2		28.5		2.00		243.00		50.00		32.00		76.00
IR50-32-250	12.50	80.00		2,980.00		7.10		11.00		Y160M1-2		38		2.00		243.00		50.00		32.00		76.00
IR50-32-250	15.00	78.50		2,980.00		7.80		11.00		Y160M1-2		41		2.50		243.00		50.00		32.00		76.00
IR50-32J-250	3.75	20.50		1,480.00		0.90		1.50		Y90L-4		23		2.00		243.00		50.00		32.00		76.00
IR50-32J-250	6.30	20.00		1,480.00		1.00		1.50		Y90L-4		32		2.00		243.00		50.00		32.00		76.00
IR50-32J-250	7.50	19.50		1,480.00		1.10		1.50		Y90L-4		35		2.50		243.00		50.00		32.00		76.00
IR50-32-250A	11.70	70.00		2,980.00		6.20		7.50		Y132S2-2		36		2.00		231.00		50.00		32.00		76.00
IR50-32J-250A	5.90	17.50		1,480.00		0.90		1.50		Y90L-4		30		2.00		231.00		50.00		32.00		76.00
IR50-32-250B	10.80	60.00		2,980.00		5.10		7.50		Y132S2-2		34		2.00		216.00		50.00		32.00		76.00
IR50-32J-250B	5.40	15.00		1,480.00		0.70		1.10		Y90S-4		28		2.00		216.00		50.00		32.00		76.00
IR65-50-125	15.00	21.80		2,980.00		1.50		3.00		Y100L-2		58		2.00		126.00		65.00		50.00		38.60
IR65-50-125	25.00	20.00		2,980.00		1.90		3.00		Y100L-2		69		2.50		126.00		65.00		50.00		38.60
IR65-50-125	30.00	18.50		2,980.00		2.20		3.00		Y100L-2		68		3.00		126.00		65.00		50.00		38.60
IR65-50J-125	7.50	5.35		1,480.00		0.20		0.55		Y801-4		53		2.00		126.00		65.00		50.00		38.60
IR65-50J-125	12.50	5.00		1,480.00		0.20		0.55		Y801-4		64		2.00		126.00		65.00		50.00		38.60
IR65-50J-125	15.00	4.70		1,480.00		0.30		0.55		Y801-4		65		2.50		126.00		65.00		50.00		38.60
IR65-50-125A	22.40	16.00		2,980.00		1.40		2.20		Y90L-2		67		2.50		116.00		65.00		50.00		38.60
IR65-50J-125A	11.20	4.00		1,480.00		0.20		0.55		Y801-4		62		2.00		116.00		65.00		50.00		38.60
IR65-50-160	15.00	35.00		2,980.00		2.60		5.50		Y132S1-4		54		2.00		161.00		65.00		50.00		39.00
IR65-50-160	25.00	32.00		2,980.00		3.30		5.50		Y132S1-4		65		2.00		161.00		65.00		50.00		39.00
型號	流量		揚程		轉速		軸功率		配帶電動機				效率		必需汽蝕余量		葉輪名義直徑		泵口徑				泵重		性能曲線
	Q		H		n		Pa		功率		型號		η		必需汽蝕余量		葉輪名義直徑		進口		出口
	m3/h		m		r/min		kW		kW		型號		%		m		mm		mm		mm
IR65-50-160	30.00		30.00		2,980.00		3.70		5.50		Y132S1-4		66		2.50		161.00		65.00		50.00		39.00
IR65-50J-160	7.50		8.80		1,480.00		0.30		0.75		Y802-4		50		2.00		161.00		65.00		50.00		39.00
IR65-50J-160	12.50		8.00		1,480.00		0.40		0.75		Y802-4		60		2.00		161.00		65.00		50.00		39.00
IR65-50J-160	15.00		7.20		1,480.00		0.40		0.75		Y802-4		60		2.50		161.00		65.00		50.00		39.00
IR65-50-160A	23.40		28.00		2,980.00		2.80		4.00		Y112M-2		63		2.00		152.00		65.00		50.00		39.00
IR65-50J-160A	11.70		7.00		1,480.00		0.30		0.75		Y802-4		58		2.00		152.00		65.00		50.00		39.00
IR65-50-160B	21.70		24.00		2,980.00		2.30		4.00		Y112M-2		61		2.00		142.00		65.00		50.00		39.00
IR65-50J-160B	10.80		6.00		1,480.00		0.30		0.55		Y801-4		56		2.00		142.00		65.00		50.00		39.00
IR65-40-200	15.00		53.00		2,980.00		4.40		7.50		Y132S2-2		49		2.00		195.00		65.00		40.00		46.00
IR65-40-200	25.00		50.00		2,980.00		5.60		7.50		Y132S2-2		60		2.00		195.00		65.00		40.00		46.00
IR65-40-200	30.00		47.00		2,980.00		6.20		7.50		Y132S2-2		61		2.50		195.00		65.00		40.00		46.00
IR65-40J-200	7.50		13.20		1,480.00		0.60		1.10		Y90S-4		43		2.00		195.00		65.00		40.00		46.00
IR65-40J-200	12.50		12.50		1,480.00		0.70		1.10		Y90S-4		55		2.00		195.00		65.00		40.00		46.00
IR65-40J-200	15.00		11.80		1,480.00		0.80		1.10		Y90S-4		57		2.50		195.00		65.00		40.00		46.00
IR65-40-200A	23.40		44.00		2,980.00		4.80		7.50		Y132S2-2		58		2.00		185.00		65.00		40.00		46.00
IR65-40J-200A	11.70		11.00		1,480.00		0.60		1.10		Y90S-4		53		2.00		185.00		65.00		40.00		46.00
IR65-40-200B	21.70		38.00		2,980.00		4.00		5.50		Y132S1-2		56		2.00		173.00		65.00		40.00		46.00
IR65-40J-200B	10.80		9.50		1,480.00		0.50		1.10		Y90S-4		51		2.00		173.00		65.00		40.00		46.00
IR65-40-250	15.00		82.00		2,980.00		9.00		15.00		Y160M2-2		37		2.00		247.00		65.00		40.00		80.00
IR65-40-250	25.00		80.00		2,980.00		10.80		15.00		Y160M2-2		50		2.00		247.00		65.00		40.00		80.00
IR65-40-250	30.00		78.00		2,980.00		12.00		15.00		Y160M2-2		53		2.50		247.00		65.00		40.00		80.00
IR65-40J-250	7.50		21.00		1,480.00		1.20		2.20		Y100L1-4		35		2.00		247.00		65.00		40.00		80.00
IR65-40J-250	12.50		20.00		1,480.00		1.40		2.20		Y100L1-4		46		2.00		247.00		65.00		40.00		80.00
IR65-40J-250	15.00		19.40		1,480.00		1.60		2.20		Y100L1-4		48		2.50		247.00		65.00		40.00		80.00

型號	流量	揚程	轉速	軸功率	配帶電動機		效率	必需汽蝕余量	葉輪名義直徑	泵口徑		泵重	性能曲線
	Q	H	n	Pa	功率	型號	η	必需汽蝕余量	葉輪名義直徑	進口	出口
	m3/h	m	r/min	kW	kW	型號	%	m	mm	mm	mm
IR65-40-250A	23.40	70.00	2,980.00	9.20	15.00	Y160M2-2	48	2.00	236.00	65.00	40.00	80.00
IR65-40J-250A	11.70	17.50	1,480.00	1.20	2.20	Y100L1-4	44	2.00	236.00	65.00	40.00	80.00
IR65-40-250B	21.70	60.00	2,980.00	7.70	11.00	Y160M1-2	46	2.00	220.00	65.00	40.00	80.00
IR65-40J-250B	10.80	15.00	1,480.00	1.00	1.50	Y90L-4	42	2.00	220.00	65.00	40.00	80.00
IR65-40-315	15.00	127.00	2,980.00	18.50	30.00	Y200L1-2	28	2.50	307.00	65.00	40.00	106.00
IR65-40-315	25.00	125.00	2,980.00	21.30	30.00	Y200L1-2	40	2.50	307.00	65.00	40.00	106.00
IR65-40-315	30.00	123.00	2,980.00	22.80	30.00	Y200L1-2	44	3.00	307.00	65.00	40.00	106.00
IR65-40J-315	7.50	32.30	1,480.00	2.60	4.00	Y112M-4	25	2.50	307.00	65.00	40.00	106.00
IR65-40J-315	12.50	32.00	1,480.00	2.90	4.00	Y112M-4	37	2.50	307.00	65.00	40.00	106.00
IR65-40J-315	15.00	31.70	1,480.00	3.10	4.00	Y112M-4	41	3.00	307.00	65.00	40.00	106.00
IR65-40-315A	23.90	114.00	2,980.00	19.50	30.00	Y200L1-2	38	2.50	297.00	65.00	40.00	106.00
IR65-40J-315A	11.90	28.50	1,480.00	2.60	4.00	Y112M-4	35	2.50	297.00	65.00	40.00	106.00
IR65-40-315B	22.70	103.00	2,980.00	17.60	22.00	Y180M-2	36	2.50	281.00	65.00	40.00	106.00
IR65-40J-315B	11.30	25.80	1,480.00	2.40	4.00	Y112M-4	33	2.50	281.00	65.00	40.00	106.00
IR65-40-315C	21.40	92.00	2,980.00	15.70	18.50	Y160L-2	34	2.50	269.00	65.00	40.00	106.00
IR65-40J-315C	10.70	23.00	1,480.00	2.10	3.00	Y100L2-4	31	2.50	269.00	65.00	40.00	106.00
IR80-65-125	30.00	22.50	2,980.00	2.80	5.50	Y132S1-2	64	3.00	133.00	80.00	65.00	53.50
IR80-65-125	50.00	20.00	2,980.00	3.60	5.50	Y132S1-2	75	3.00	133.00	80.00	65.00	53.50
IR80-65-125	60.00	18.00	2,980.00	3.90	5.50	Y132S1-2	74	3.50	133.00	80.00	65.00	53.50
IR80-65J-125	15.00	5.60	1,480.00	0.40	0.75	Y802-4	55	2.50	133.00	80.00	65.00	53.50
IR80-65J-125	25.00	5.00	1,480.00	0.40	0.75	Y802-4	55	2.50	133.00	80.00	65.00	53.50
IR80-65J-125	30.00	4.50	1,480.00	0.50	0.75	Y802-4	55	3.00	133.00	80.00	65.00	53.50
IR80-65-125A	44.70	16.00	2,980.00	2.60	4.00	Y112M-2	69	2.50	122.00	80.00	65.00	53.50
IR80-65J-125A	22.40	4.00	1,480.00	0.30	0.55	Y801-4	69	2.50	122.00	80.00	65.00	53.50

型號	流量	揚程	轉速	軸功率	配帶電動機		效率	必需汽蝕余量	葉輪名義直徑	泵口徑		泵重	性能曲線
	Q	H	n	Pa	功率	型號	η	必需汽蝕余量	葉輪名義直徑	進口	出口
	m3/h	m	r/min	kW	kW	型號	%	m	mm	mm	mm
IR80-65-160	30.00	36.00	2,980.00	4.80	7.50	Y132S2-2	61	2.50	163.00	80.00	65.00	44.00
IR80-65-160	50.00	32.00	2,980.00	5.90	7.50	Y132S2-2	73	2.50	163.00	80.00	65.00	44.00
IR80-65-160	60.00	29.00	2,980.00	6.50	7.50	Y132S2-2	72	3.00	163.00	80.00	65.00	44.00
IR80-65J-160	15.00	9.00	1,480.00	0.60	1.50	Y90L-2	55	2.50	163.00	80.00	65.00	44.00
IR80-65J-160	25.00	8.00	1,480.00	0.70	1.50	Y90L-2	69	2.50	163.00	80.00	65.00	44.00
IR80-65J-160	30.00	7.20	1,480.00	0.80	1.50	Y90L-2	68	3.00	163.00	80.00	65.00	44.00
IR80-65-160A	46.80	28.00	2,980.00	5.00	7.50	Y132S2-2	71	2.50	155.00	80.00	65.00	44.00
IR80-65J-160A	23.40	7.00	1,480.00	0.60	1.10	Y90S-4	67	2.50	155.00	80.00	65.00	44.00
IR80-65-160B	43.30	24.00	2,980.00	4.10	5.50	Y132S1-2	69	2.50	145.00	80.00	65.00	44.00
IR80-65J-160B	21.70	6.00	1,480.00	0.50	1.10	Y90S-4	65	2.50	145.00	80.00	65.00	44.00
IR80-50-200	30.00	53.00	2,980.00	7.80	15.00	Y160M2-2	55	2.50	197.00	80.00	50.00	48.00
IR80-50-200	50.00	50.00	2,980.00	9.80	15.00	Y160M2-2	69	2.50	197.00	80.00	50.00	48.00
IR80-50-200	60.00	47.00	2,980.00	10.80	15.00	Y160M2-2	71	3.00	197.00	80.00	50.00	48.00
IR80-50J-200	15.00	13.20	1,480.00	1.00	2.20	Y100L1-4	51	2.50	197.00	80.00	50.00	48.00
IR80-50J-200	25.00	12.50	1,480.00	1.30	2.20	Y100L1-4	65	2.50	197.00	80.00	50.00	48.00
IR80-50J-200	30.00	11.80	1,480.00	1.40	2.20	Y100L1-4	67	3.00	197.00	80.00	50.00	48.00
IR80-50-200A	46.80	44.00	2,980.00	8.30	11.00	Y160M1-2	67	2.50	187.00	80.00	50.00	48.00
IR80-50J-200A	23.40	11.00	1,480.00	1.10	1.50	Y90L-4	63	2.50	187.00	80.00	50.00	48.00
IR80-50-200B	43.30	38.00	2,980.00	6.80	11.00	Y160M1-2	65	2.50	175.00	80.00	50.00	48.00
IR80-50J-200B	21.70	9.50	1,480.00	0.90	1.50	Y90L-4	61	2.50	175.00	80.00	50.00	48.00
IR80-50-250	30.00	84.00	2,980.00	13.20	22.00	Y180M-2	52	2.50	243.00	80.00	50.00	86.00
IR80-50-250	50.00	80.00	2,980.00	17.20	22.00	Y180M-2	63	2.50	243.00	80.00	50.00	86.00
IR80-50-250	60.00	75.00	2,980.00	19.10	22.00	Y180M-2	64	3.00	243.00	80.00	50.00	86.00
IR80-50J-250	15.00	21.00	1,480.00	1.70	3.00	Y100L2-4	49	2.50	243.00	80.00	50.00	86.00

更多案例【工程案例】

15噸中頻爐配備循環冷卻泵改造升級

生產情況：輸送液體：循環冷卻水

客戶情況：浙江遂昌萬豐特鋼制品有限公司

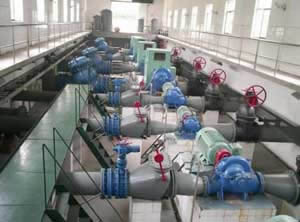

新民取水泵站節能改造
