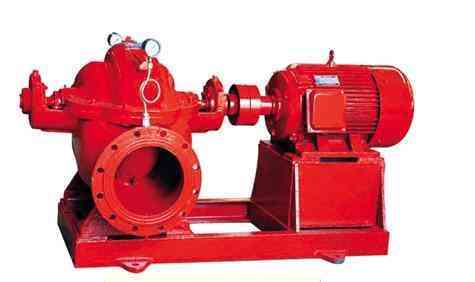

二、XBD-S型單級雙吸中開蝸殼式消防泵產品特點
利用國際上先進的計算機輔助軟件采用現代化設計方法(即優化設計和可靠性設計方法)進行泵的水力設計和結構設計，使得XBD-S型消防泵具有高效顯著的抗汽蝕性能，該型產品與國內同類產品相比，效率要高出2～4百分點，同時汽蝕性能也明顯提高，這將為用戶節省大量的資金。 還具有如下優勢：
1)結構緊湊、占地空間小、軸向尺寸大壓縮。
2)振動小、噪音低，主要采取如下措施減小振動和降低噪音：
A、泵殼采用雙蝸殼結構；
B、轉子部件軸向尺寸短且剛性好；
C、泵軸采用進口高精度軸承支撐。
3)密封結構好；機械密封磨擦副采用石墨對碳化鎢，或者填料密封滴水不漏，使用壽命長。
三、XBD-S型單級雙吸中開蝸殼式消防泵用途
XBD-S型型消防泵產品廣泛用于自來水廠、灌溉、排水泵站、電站、空調循環用水、工業供水系統、消防系統、船舶工業、亦適合煉油工業中一般性用途。
四、XBD-S型單級雙吸中開蝸殼式消防泵結構說明
1)XBD-S型消防泵為水平中開結構型式，吸入口、吐出口均在水泵軸心線下方，與軸線垂直成水平方向，這種結構型式泵在檢修時不需拆卸進出口管路，拆裝檢修極為方便。轉子整體為一組合部件，可以整體吊裝便于檢修，同時同一轉子部件可用于反向旋轉。
2)兩端軸承選用高精度進口深溝球軸承，運行平穩， 噪音低，使用壽命長，采用油脂潤滑方式。
3)軸封選用機械密封或填料密封兩種型式，用戶可自選擇。
五、XBD-S型單級雙吸中開蝸殼式消防泵型號說明
例如：XBD4.4/40-100S-400A
XBD-消防泵組
4.4-壓力(1/10 MPa)
40-流量(L/s)
100-泵排出口直徑
S-蝸殼雙吸式
400-葉輪名義直徑
A-葉輪經第一次切割
六、XBD-S型單級雙吸中開蝸殼式消防泵部件材質
零件名稱 | 材料名稱 | 材料牌號 |
泵殼 | 灰鑄鐵 | HT250 |
| 球墨鑄鐵 | QT400-18 |
| 鑄鋼 | ZG230-450 |
葉輪 | 灰鑄鐵 | HT250 |
| 青銅 | ZCuSn1OPb1 |
| 硅黃銅 | ZCuZn16Si4 |
| 不銹鋼 | ZGOCr18Ni12Mo2Ti |
軸 | 不銹鋼 | 2Cr13 |
| 碳鋼 | 45 |
泵體密封環
| 灰鑄鐵 | HT250 |
| 青銅 | ZCuSn5Pb5Zn51 |
| 硅黃銅 | ZCuZn16Si4 |
| 不銹鋼 | ZGOCr18Ni9 |
七、XBD-S型單級雙吸中開蝸殼式消防泵性能范圍
泵出口直徑：DN100～300
泵流量范圍：Q≤450L/s
泵壓力范圍：H≤2.0MPa
泵工作壓力：P≤2.5MPa
泵工作溫度：T≤105℃
泵工作電壓：U=380V、6kV、10kV
八、XBD-S型單級雙吸中開蝸殼式消防泵工作條件
XBD-S型蝸殼式雙吸消防泵系統最高工作壓力為2.5MPa,即泵吸入口壓力+泵揚程≤2.5MPa，泵的靜壓試驗壓力為3.75MPa。
根據泵體承受的最大壓力，泵體和泵蓋材質采用灰鑄鐵(1.6MPa)、球墨鑄鐵(2.0MPa)、鑄鋼(2.5MPa)，在訂貨時請注明泵的承壓或材質。
該型泵輸送溫度T≤105℃的清水或物理化學性質類似清水的其它液體。
