CFD“三位一體”水泵流體輸送節能技術

1、概述
水泵節能改造技術為中泵泵業自主開發的“三位一體”流體輸送高效節能技術，在保證用戶用水安全的前提下，采用CFD三元流體理論，經過多次現場檢測，對系統進行詳細的診斷分析，制定一對一的節能整體解決方案，在中泵泵業生產基地量身定做高效節能水泵，從備用泵開始技改，完全不影響用戶正常生產，工業系統節能率10%——60%。

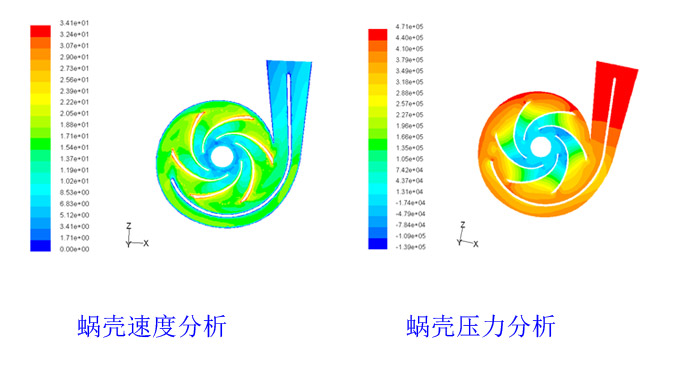

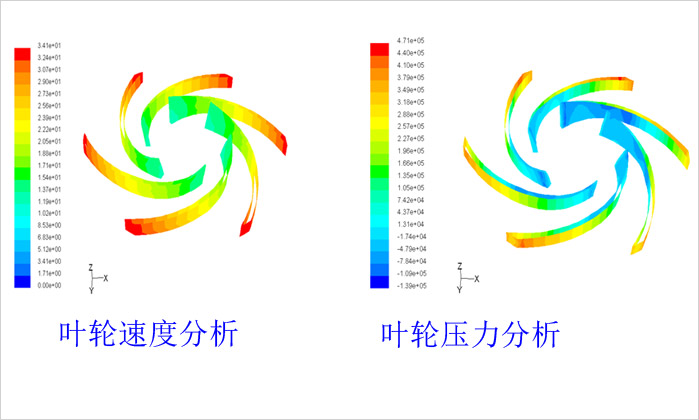

CFD三元流體分析如下：

2、節能原理：

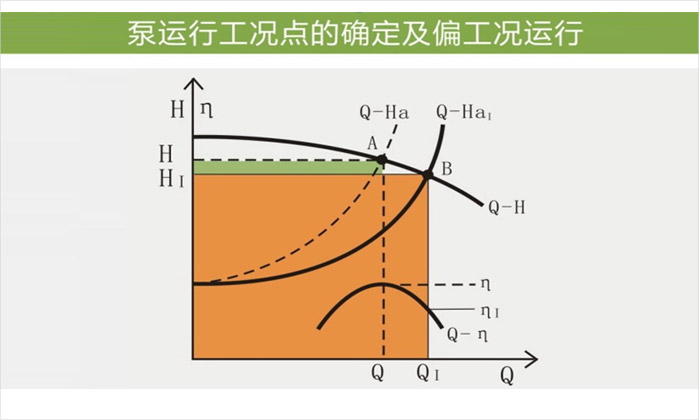

水泵運行工況點是由裝置特性曲線（Q-Ha曲線）和水泵特性曲線（Q-H曲線）的交叉點決定。上圖Q-Ha為理論管路（裝置）特性曲線;H和Q為理論設計參數;Q-HaⅠ為實際管路（裝置）特性曲線;HⅠ和QⅠ為實際運行參數; 由圖可以看出，水泵偏工況運行，水泵運行工況點由A點偏離到B點運行，運行效率由η下降到ηⅠ

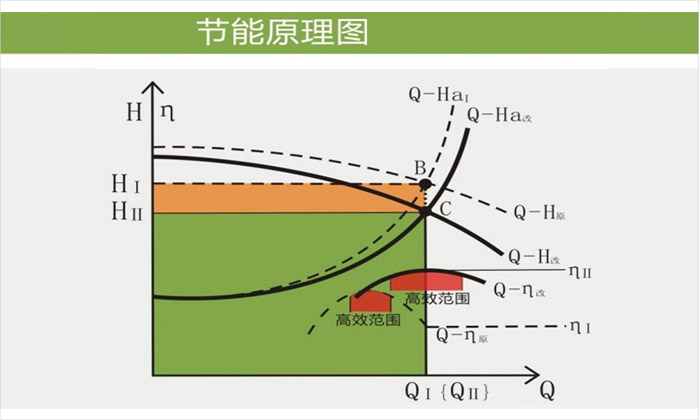

泵組運行功率公式為P=ρ*Q*H/102/η泵/η電，通過技改，水泵位于工況點C運行，運行效率由ηⅠ提高到ηⅡ。HⅡ-QⅡ有功功率面積＜HⅠ-QⅠ有功功率面積，實際節電量△P=（HⅠQⅠ/ηⅠ- HⅡQⅡ/ηⅡ）*ρ/102/η電。且技改泵高效范圍更寬廣，允許用水參數一定范圍的變化仍保持較高運行效率。

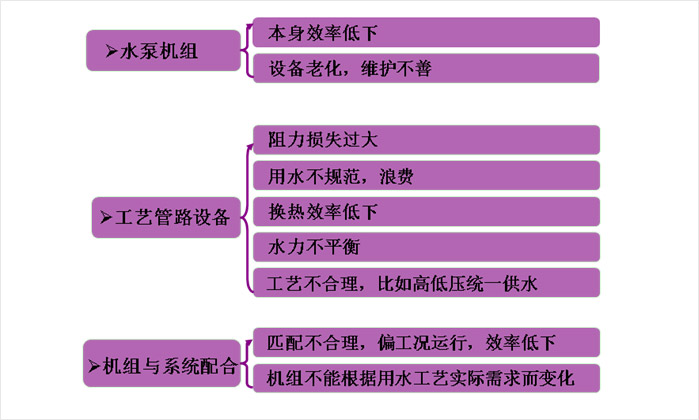

3、系統高能耗的原因：

4、節能途徑：

◆提高水泵本身的機械效率：

高效水泵最高效率點遠遠大于原水泵的最高效率點，見節能原理圖ηⅡ-η差值部分（3-8%）

◆提高系統的運行效率：

高效水泵運行效率值剛好處在最高效率點，該點遠遠大于原水泵實際運行效率值，見節能原理圖ηⅡ-ηⅠ差值部分（10-30%)

◆提供系統的配置效率：

可保證流量不變時，降低揚程值，見節能原理圖HⅠ-HⅡ差值部分（3-8%）

5、技術論證：

◆保證節能技改可靠性：以系統現有運行工況為依據，充分考慮系統的最大運行負荷，確保節能技改安全可靠；

◆保證項目施工不影響用戶正常生產：從備用泵開始技改，沒有備用泵則可在用戶大修期間技改，技改一臺切換一臺，直至全部技改完畢；

◆便于實施和計量：“三位一體”節能技術的計量非常簡便，只需預先安裝好有功功率表和累時器即可快速準確計算出節電率；

◆允許用水參數一定幅度變化：高效水泵的高效區寬而平，用水參數發生一定幅度變化，效率影響不大，持續高效；

◆采集數據的準確性：每個項目利用專業且經過校驗的儀器儀表進行全方位初測、復測，保證了檢測數據的可靠性和準確性；

◆三元流仿真模擬技術的可靠性：三元流技術利用用戶的最優能效參數作為邊界條件輸入，采用N-S湍流模型，高精度網格劃分，模擬結果無限接近真實流體，效率高，高效卻寬，性能穩定；

◆量身定制高效節能泵：葉片交錯V型出口設計、全金屬模具、呋喃樹脂砂造型、高壽命軸承和可靠密封設計、流道涂耐磨耐腐光滑涂料、流道高精度修整等；

◆ 技術兼容性好：可以與變頻節能等多種技術配合使用，達到最優的使用和節能效果且對系統不產生任何影響。

6、技術優勢

◆ CFD三元流體技術仿真模擬

◆高效節能水泵獲得國家專利授權。

◆我公司的高效節能水泵高效區范圍寬，效率高，對工況不穩定的用戶，亦可有很好的節電效果；

◆有實體工廠，為每一個用戶量身定做“高效節能水泵”，且水泵恰在最佳工況點運行。

◆有世界上最先進的水力數學模型，水泵結構更合理，外表美觀，維護方便。

◆機械性能優越，加工精度高高，效率比普通水泵高10%。

◆高效節能水泵保質期3年，而常規水泵保質期為1年。

◆改變了傳統水泵節能項目人工計量的弊端，現實了智能化遠程計量及監控

7、計量方法：

1）、技改前功率確認

P改造前=[（P1-P2）×電度表倍率]/ △h改造前

其中：

P1——改造前有功電度表本次讀數，單位：度

P2——改造前有功電度表上次讀數，單位：度

△h改造前——改造前本次讀數和上次讀數的時間間隔，單位：小時

2）技改后功率確認

P改造后=[（P3-P4）×電度表倍率]/ △h改造后

其中：

P3——改造后有功電度表本次讀數，單位：度

P4——改造后有功電度表上次讀數，單位：度

h改造后——改造后本次讀數和上次讀數的時間間隔（△h改造前= h改造后，單位：小時）

3）、小時節電量確認

△P= P改造前— P改造后

4）、節電率確認

節電率=△P/ P改造前×100%

5）年節電金額確認

年節電金額=△P×年運行時間×電價

8、技改效果

節電率高：平均節電率達到30%，最高可達到70%；

設備故障率低：設備運行穩定，常規維護即可；

設備免費升級：由我公司投資，免費更換水泵及電機，相當于設備免費設備升級；

配件成本為零：合同期內，全部由我公司免費提供配件；

人工成本低：節能技改后，設備運行穩定，泵組人員工作量大大降低；

壽命長：設備使用壽命15年

稅務減免：支付我方的節能款在當期納稅金額中減免，真正的零投資
