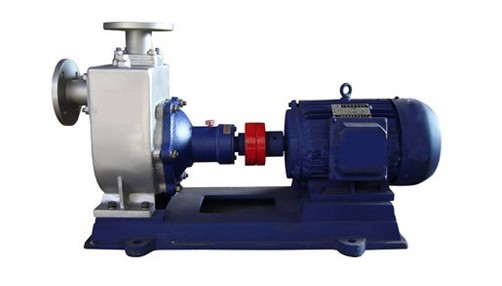

ZXB/ZX型不銹鋼自吸泵

水泵介紹：

ZXB/ZX型不銹鋼自吸泵

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：m3/h，揚程H：m；

水泵材質：；

常見型號：ZX200-200-160；

進口口徑：mm，出口口徑：mm；

工作壓力：MPa，工作溫度：℃；

水泵說明書下載

【性能特點】

            國家實用新型技術

            美國先進水力模型

            三元流理論/三維軟件設計

            制造/加工/鑄造/蝸殼

【工作原理】

● 一、ZXB/ZX型不銹鋼自吸泵產品概述：

流量：8～100m3/h
　　揚程：25～40m
　　轉速：2900r/min
產品介紹：
　　ZXB/ZX型自吸泵，其標記、額定性能點和尺寸等效采用國際標準ISO2858-1975。FZX型自吸泵具有“一次引流，終身自吸”等多種功能。
　　ZXB/ZX型自吸泵采用先進技術設計的過流部件，效率高、自吸時間短，而且無需用底閥，直接啟動，自動出水，自吸高度能達6米左右，采用氟塑料、不銹鋼一次成形，具有優異的耐腐蝕性能。

ZXB/ZX系列衛生自吸泵，具有結構緊湊，外形美觀，重量輕、操作方便等特點，泵體與液體接觸部份均采用SUS304或SUS316L優質材料冷加工制成，對酸、堿、鹽溶液均有很好耐腐蝕能力，很適應輸送各種酒類、汽水、牛奶、食醋、食用植物油等液體，為單程自吸泵在間斷輸送時不需每次向泵內灌引液料，適用于生產乳品、食品、飲料、啤酒、化工、醫藥、紡織業等，并能與過濾機配套使用。

● 二、ZXB/ZX型不銹鋼自吸泵安裝使用及注意事項

1、衛生自吸泵由泵體、葉輪、軸、機架、電機等部件組成，結構精密，移動方便。
2、該自吸泵在一般安裝條件下，吸入高度為3米，如果在某種場合需要進一步提高吸入高度，那么安裝時要注意吸入管越短越好，泵的吸入應盡量避免閥門、彎頭和三通。排出管垂直高度在1米內，且在泵出口垂直1米內，中間不設置彎頭，那么可以獲得該泵的最大吸入高度。
3、泵體內設有氣水分離室與出中相通，貯水室與回流閥相通。自吸時，回液閥是自動打開的，回流閥體有正對葉輪的錐型噴嘴，自吸時有助于提高自吸速度。
4、進水接頭與泵體之間裝有橡膠閥片，停止時自動關閉，保持泵內滿液作下次引液之用。
5、泵的進口下端，設有放液口，扭開放液口封蓋，泵內液料即能放凈。
6、出液口、進液口處都用橡膠密封圈，轉軸上密封采用機械密封件來密封。

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

● 三、ZXB/ZX型不銹鋼自吸泵

型號	流量（m3/h）	揚程	轉速(r/min)	汽蝕余量	自吸性能(min/5m)	電機功率
ZX32-25-160	3.2	32	2900	3.5	2	1.5
ZX32-32-160	3.2	32	2900	3.5	2	1.5
ZX32-32-200	6.3	50	2900	3.5	2	3
ZX40-32-160	6.3	32	2900	3.5	2	2.2
ZX40-40-125	6.3	20	2900	3.5	2	1.1
ZX40-32-200	6.3	50	2900	3.5	2	3
ZX40-40-200	6.3	50	2900	3.5	2	3
ZX50-50-125	15	12	2900	3.5	2	1.5
ZX50-50-140	18	20	2900	3.5	2.5	2.2
ZX50-50-160	12.5	32	2900	3.5	2.5	3
ZX50-50-180	10	40	2900	3.5	1.5	4
ZX50-50-200	12.5	50	2900	3.5	1.5	5.5
ZX50-50-230	15	60	2900	3.5	1.5	7.5
ZX50-50-250	15	75	2900	3.5	2.5	11
ZX65-50-125	30	15	2900	3.5	2	3
ZX65-50-160	25	32	2900	3.5	2	5.5
ZX65-50-200	25	50	2900	3.5	2.5	7.5
ZX65-50-250	25	60	2900	3.5	2.5	11
ZX80-65-120	35	13	2900	4	3.5	3
ZX80-65-125	50	20	2900	4	2	5.5
ZX80-65-160	50	32	2900	4	2.5	7.5
ZX80-65-200	60	55	2900	4	2	18.5
ZX80-65-250	60	70	2900	4	1.5	22
ZX100-80-125	100	20	2900	4	2.5	11
ZX100-80-160	100	32	2900	4	2	15
ZX100-80-180	100	40	2900	4	2	22
ZX100-80-200	100	65	2900	4	2	30
ZX100-80-250	70	80	2900	4	2	30
ZX150-100-125	160	55	2900	4	2	45
ZX150-100-160	150	80	2900	5	2	55
ZX200-200-160	280	63	1450	5	1.5	90
